МИТТЛАЙДЕРОВСКАЯ ТЕПЛИЦА
Основное качество Митлайдеровской теплицы - ее функциональность, т.е. каждый элемент теплицы наилучшим образом приспособлен к выполнению той функции, для которой он предназначен.
Отличительной особенностью и особым преимуществом этой теплицы является вентиляционное устройство - предельно простое в изготовлении, удобное и безотказное в эксплуатации. Вентиляционное отверстие идет вдоль всей теплицы от торца до торца. Оно располагается под коньком и обращено на на южный скат крыши. Такое устройство обеспечивает интенсивный и равномерный воздухообмен на всей площади теплицы.

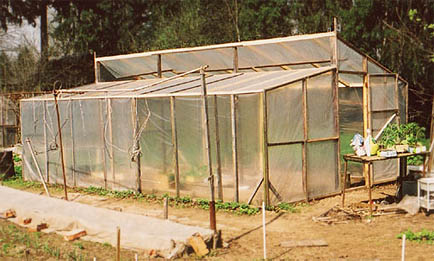

Пример небольшой теплицы конструкции Митлайдера для дачи
Выбор места и ориентация теплицы
Под застройку теплицы надо выделить площадку, которая освещается солнцем весь день, с утра до вечера.
Торцы теплицы ориентируют с востока на запад, фронт теплицы (где фрамуга) ориентирован на юг. Двери обычно устанавливают в торцах.

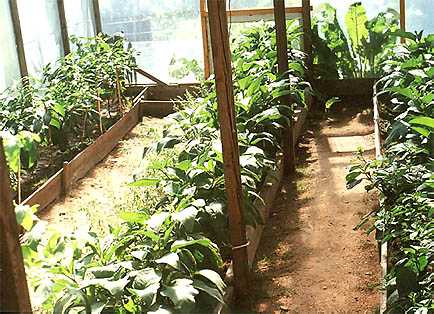

Вид внутри небольшой теплицы.
Особенности конструкции теплицы
Северный скат крыши более крутой, южный более пологий, и они не сходятся в коньке. На коньковом брусе Рис. 2 крепят стропила северного ската. Для крепления стропил южного ската устанавливают балку на 45 см ниже. Между коньковым брусом и балкой остается 45-ти см проем, идущий вдоль всей теплицы. Он закрывается форточкой - п/э лентой шириной 65 см, верхний край которой крепится к коньковому брусу, а нижний, под тяжестью двух реек свисает внутрь теплицы. Лента плотно прижимается к внутреней поверхности балки и надежно закрывает отверстие. Форточка легко открывается с помощью шнуров, прикрепленных к рейкам внизу п/э ленты Рис. 3.
Размеры и устройство теплицы
Стандартная теплица конструкции Митлайдера имеет следующие размеры:
Длина - 12 м, Ширина - 6 м, Высота боковых стенок - 1,8 м.
Небольшая теплица для дачи
Тем не менее, такие размеры не являются обязательными. Например для дачных участков вполне достаточно иметь теплицу следующих размеров:
Длина - любая, Ширина - 2,7 - 3 м, Высота боковых стенок - 1,7 - 1,8 м. Такая теплица рассчитана на три узких гряды, а лучше ящика-гряды.
Если сделать теплицу шириной около 4-х метров, то в ней можно разместить четыре узких гряды или ящика-гряды.
Важно сохранить главное достоинство митлайдеровской конструкции - ее вентиляционное устройство, а также такие особенности технологии, как выращивание рассады на столах и в ящиках (описано ниже).

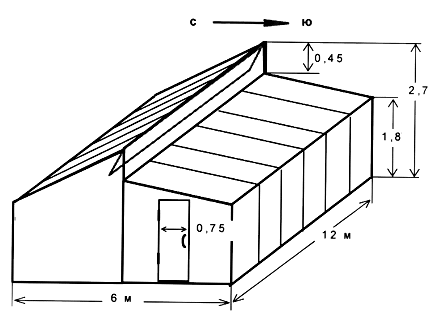

Рис.1. Общий вид теплицы конструкции Митлайдера
Используемые материалы.
Для центральных и боковых стоек, а также для балок используют брусья 100х100 мм, на стропила, боковые шпросы и дверные стойки - рейки 50х75 мм, на нижнюю обвязку - доски 25х200 мм, на угловые раскосы - 25х100 мм.
Для стандартной теплицы 12х6х2,7(1,8) м требуется:
- центральные стойки - 5 шт., длиной 3,05 м;
- боковые стойки - 10 шт., длиной 2,15 м;
- коньковый брус и 3 другие балки - всего 8 брусков длиной 6 м;
- стропила - 42 шт., длиной 3 м;
- боковые шпросы - 32 шт., длиной 1,5 м;
- дверные стойки и боковые шпросы - 16 шт., длиной 2,4 м;
- доска дюймовая для нижней обвязки (25х200 мм) - 12 шт., длиной 3 м;
- доска дюймовая для угловых раскосов (25х100 мм) - 12 шт., длиной 3 м;
- рейки для прибивания пленки к каркасу.
Строительство каркаса теплицы
Расстояние между стойками - 3 м, стойки заглубляют на 45 см. Боковые стойки возвышаются над землей на 1,7 м, центральные - на 2,6 м. Перед установкой на центральных (подконьковых) стойках на расстоянии 45 см от конца делают пазы глубиной 50 мм и шириной 100 мм (рис.4,5).
Рис.2. Между коньковым брусом и балкой остается 45-ти см проем, идущий вдоль всей теплицы.
Рис.3. Проем закрывается форточкой - п/э лентой шириной 65 см, верхний край которой крепится к коньковому брусу, а нижний, под тяжестью двух реек свисает внутрь теплицы. Форточка легко открывается с помощью шнуров, прикрепленных к рейкам внизу п/э ленты.
Рис.4. Установка центральных стоек.
Рис.5. Установка конькового бруса и балки (4) на центральных стойках (1).
Рис.6. Крепление стропил на боковых балках.
На верхние концы стоек помещают балки. Вторую балку на центральных стойках укрепляют, как показано на Рис. 5. Между коньковым брусом и второй балкой остается вентиляционное отверстие 45 см. Стропила устанавливают через 0,6 м как показано на Рис. 2, 6. Соответственно стропилам прибиают боковые шпросы, верхний конец которых крепят за балку, а нижний - за доски нижней обвязки. Торцевые шпросы также устанавливают с промежутками 0,6 м. Размер двери - 0,75x1,8 м, петли навешивают с северной стороны. Двери делают с двух торцевых сторон теплицы.
Для придания каркасу жесткости, угловые соединения стоек и балок укрепляют раскосами.
Каркас теплицы желательно покрасить белой водоэмульсионной краской.
Обтягивание каркаса теплицы пленкой
Рекомендуется покрывать северный скат крыши и северную боковую стенку одним куском пленки. Пленку закрепляют с помощью реек. В качестве реек удобно использовать "четверть" - отход при выборке четверти из досок. Точно также закрывают пленкой южный скат крыши и южную боковую стенку.
Торцы теплицы покрывают пленкой целиком, включая дверные рамы. После закрепления пленки рейками пленку прорезают по всему периметру двери.
Установка фрамуги
Для изготовления фрамуги используют ленту из п/э пленки шириной 60-65 см и длиной 12 метров. Один край ленты помещают между рейками сечением 25х50 мм и плотно сбивают их. Свободный край ленты прибивают рейками к внутренней стороне конькового бруса (Рис. 3) сразу под стропилами. Для плотного прилегания пленки, ко внутренней стороне второй балки прибивают рейку (Рис. 3).
